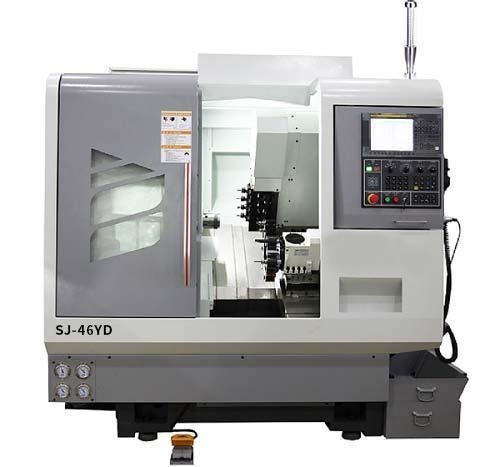

Máquina de torneamento CNC Sj-46yd
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TOSUN |
| Certificação: | CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | Prazo de entrega na época de pico: no prazo de 15 dias úteis, fora da temporada: no prazo de 15 dias |
| Termos de pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade |
| Habilidade da fonte: | 1000PCS/Year |
|
Informação detalhada |
|||
| Modelo N.O.: | SJ-46YD | Processando o acessório: | Torno do CNC do mandril |
|---|---|---|---|
| trilho de guia: | Ferrovia de guia inclinada | suportador de ferramentas: | torno do CNC do suporte da Único-ferramenta |
| Fonte de energia: | Eletrodomésticos | Modo de controlo: | CNC |
| Classificação automática: | Automático | Ajustando o modo: | Assoalho-tipo |
| Precisão: | Alta precisão | Condição: | Novos |
| Pacote de transporte: | Caixa de madeira | Especificações: | 2370 vezes; 1850 vezes; 2120 mm |
| Marca comercial: | TOSUN | Origem: | Suzhou |
| Código Hs: | 8458990000 | Habilidade da fonte: | 1000PCS/Year |
| Tamanho da embalagem: | 2370.00cm * 1850.00cm * 2120.00cm | Peso bruto do pacote: | 3500.000kg |
| Serviço pós-venda: | - Sim, sim. | Garantia: | 1 ano |
| Tipo: | Torno horizontal | Personalização: | Disponível |
| Custos de transporte: | sobre o custo de envio e o prazo de entrega estimado. | : | Pagamento inicial Pagamento completo |
| Moeda: | US$ | Devoluções e reembolsos: | Pode solicitar o reembolso até 30 dias após a recepção dos produtos. |
Descrição de produto
- A máquina adota uma estrutura de cama inclinada de ferro fundido de alta qualidade de 30 graus, com forte dobragem e rigidez torsional.
- O parafuso de esferas de grau C3 e o rolamento especial NSK garantem uma precisão de usinagem de posicionamento estável.
- O fuso adota rolamentos de esferas de contato angulares de nível P4 de alta precisão, com uma combinação de três projetos de carga dianteiros e dois traseiros, garantindo efetivamente a rigidez e precisão.
- Ele adota servomotor FANUC, com controle de pulso completo para posicionamento preciso, preciso e rápido.

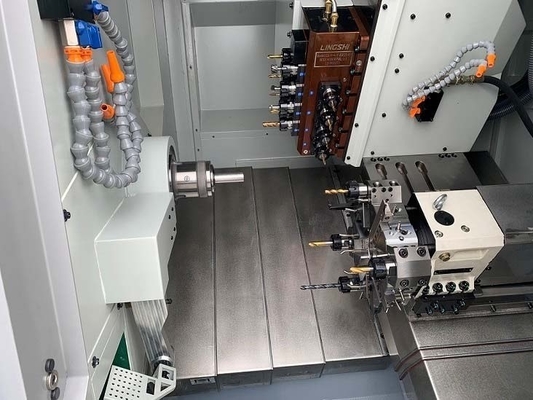

- Oito cabeças activas no eixo Y (4 na face final e 4 na face lateral) e quatro suportes de ferramentas fixos na face final.pode realizar o processamento complexo de peças de trabalho, tais como viragem, a fresagem, a perfuração e o toque podem ser concluídos num processo de fixação, o que reduz os erros e as perdas causados pelo processamento secundário.
- O diâmetro máximo da barra é de Φ 45 mm, com um deslocamento máximo do eixo X de 550 mm e um grande número de ferramentas.
- O SC-46YD pode ser equipado com uma torre de oito estações e também pode ser equipado com um arranjo de ferramentas ou perfuração profunda.
- Diâmetro máximo de rotação do fuso Φ 240 mm, capaz de processar peças de disco.
- Dispositivos auxiliares opcionais, tais como dispositivo de arrefecimento a alta pressão, alimentador de banho de óleo, transportador automático de chips, etc.
| Descrição | Especificações |
| Velocidade do fuso | 6000 rmp |
| Tipo de extremidade do fuso | ANSI A2-5 |
| Servomotor do eixo X | 1.8KW |
| Servomotor do eixo Y | 1.2 kW |
| Servomotor do eixo Z | 1.8KW |
| Servomotor de cabeça activa | 1.8KW |
| Sistema de controlo FANUC | FANUC Oi-TF Plus |
| Diâmetro de rolamento do leito | Φ240 mm |
| Diâmetro do fuso através do buraco | Φ56 mm |
| Barra através do diâmetro | Φ45 mm |
| Duração máxima de processamento | 150 mm |
| Diâmetro máximo de processamento (para discos) | Φ150 mm |
| Distância entre o centro do fuso e a bancada de trabalho | 75 mm |
| Viagem no eixo X | 1100 mm |
| Viagem no eixo Y | 240 mm |
| Viagem no eixo Z | 350 mm |
| Alimentação rápida no eixo X/Z | 24m/min |
| Alimentação rápida no eixo Y | 24m/min |
| Precisão do posicionamento repetido no eixo X/Y/Z | 00,003 mm |
| Precisão de posicionamento do eixo X/Y/Z | 0.005mm |
| Ferramenta de cabeça em funcionamento | 12*ER25 |
| Velocidade da cabeça em tempo real | 3000 rpm |
| Diâmetro máximo da perfuração | Φ10 mm |
| Diâmetro máximo do toque | M8 ((Aço) / M810 ((Cobre e alumínio) |
| Máx. ferramentas instaladas | 21 pcs |
| Turretas | Torre de oito estações |
| Dimensão da máquina | 2370 × 1850 × 2120 mm |
| Peso da máquina | 3500 kg |
