Controlador Fanuc CNC Centro de Mecânica Horizontal para Processamento de Metais de Alta Precisão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TOSUN |
| Certificação: | ISO 9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | Prazo de entrega na época de pico: no prazo de 15 dias úteis, fora da temporada: no prazo de 15 dias |
| Termos de pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade |
| Habilidade da fonte: | 1000PCS/Year |
|
Informação detalhada |
|||
| Modelo N.O.: | TH6363D | Controle numérico: | CNC/MNC |
|---|---|---|---|
| Precisão de processamento: | 0.01 ~ 0.02 mm) | Classificação do desempenho: | Máquina-ferramenta da parte alta |
| Condição: | Novos | Pacote de transporte: | Caixa de madeira |
| Especificações: | 3000 vezes; 4200 vezes; 3500 mm | Marca comercial: | TOSUN |
| Origem: | China | Código Hs: | 8457102000 |
| Habilidade da fonte: | 1000PCS/Year | Serviço pós-venda: | Apoio em linha e vídeo |
| Garantia: | 1 ano | Aplicação: | Metal |
| Uso do processo: | Máquinas-ferramentas CNC para corte de metais, máquinas-ferramentas CNC não convencionais, máquinas- | Método do movimento: | Controle do contorno |
| Método de controlo: | Controle de circuito fechado | Personalização: | Disponível |
Descrição de produto

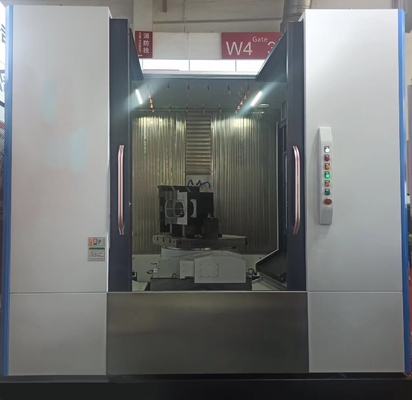

TH6363D é um centro de usinagem horizontal de coluna móvel em grande escala.e as funções de operação estão completas, conveniente, simples e fiável.
A máquina-ferramenta está equipada com uma mesa rotativa CNC, que pode prender várias caixas, conchas, moldes e outras peças complexas de uma só vez.Ele pode completar automaticamente a maquinaria áspera e acabamento de múltiplas superfícies de peças, tais como o perfurador, perfuração, fresagem, reaming e tapping com alta eficiência, alta precisão e alta confiabilidade.
Esta máquina-ferramenta é adequada para o processamento de vários tipos de peças complexas, tais como caixas de tamanho grande e médio, placas, discos e conchas.máquinas de engenharia, equipamento informático, equipamento óptico e equipamento médico e processamento mecânico na indústria aeroespacial e outras indústrias.
Configurações da máquina
1. Sistema CNC FANUC 0i- MF1;
2. Placa giratória CNC 630X630 ângulo de divisão mínimo de 1°;
3. Revista de ferramentas tipo disco BT50#-24;
4. Fuso BT50 tipo correia, velocidade 50-4000 rpm (desaceleração da correia 1:2);
5. Servo motor de fuso: potência 15/18.5Kw (95.5N.M);
6. Guias lineares de rolos pesados para eixos X, Y e Z;
7Parafusos de precisão para eixos X, Y e Z fabricados em Taiwan;
8Sistema de protecção de trilhos de três eixos;
9. Sistema de lubrificação automática intermitente;
10Sistema de arrefecimento externo (incluindo tubo de arrefecimento, bandeja de recolha de chips, caixa de arrefecimento, camião de recolha de chips, bomba de arrefecimento);
11. Sistema pneumático;
12. Sistema de equilíbrio automático da caixa de fuso;
13Sistema hidráulico;
14Sistema automático de remoção de chips;
15. Luzes de trabalho e luzes de aviso;
16Defesa externa e semi-proteção;
17. Corneta de regulação da máquina-ferramenta;
18Anexos e documentos.
A máquina-ferramenta está equipada com uma mesa rotativa CNC, que pode prender várias caixas, conchas, moldes e outras peças complexas de uma só vez.Ele pode completar automaticamente a maquinaria áspera e acabamento de múltiplas superfícies de peças, tais como o perfurador, perfuração, fresagem, reaming e tapping com alta eficiência, alta precisão e alta confiabilidade.
Esta máquina-ferramenta é adequada para o processamento de vários tipos de peças complexas, tais como caixas de tamanho grande e médio, placas, discos e conchas.máquinas de engenharia, equipamento informático, equipamento óptico e equipamento médico e processamento mecânico na indústria aeroespacial e outras indústrias.
Características

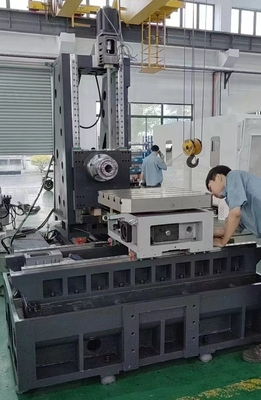

- O traçado geral da máquina-ferramenta adota uma estrutura invertida em forma de "T" com suporte de três pontos, que é estável e fiável.e a bancada de trabalho move-se para a esquerda e para a direitaPossui elevada rigidez, elevada estabilidade e elevada fiabilidade.

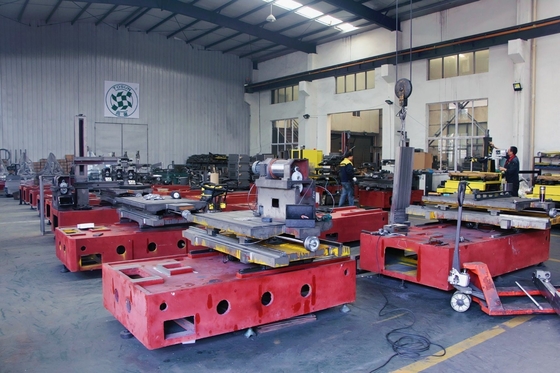

- A base, o slide, a coluna, a caixa de eixos e outras partes grandes da fundação da máquina-ferramenta são feitas de estruturas de ferro fundido de alta rigidez,com um posicionamento de reforço razoável para garantir que as peças fundidas tenham uma boa resistência à distorção, alta rigidez e desempenho de absorção de choques; são fundidos utilizando a tecnologia de areia de resina e passam por tratamento de envelhecimento, garantindo a estabilidade do desempenho da máquina-ferramenta.
- A caixa de fuso gira para cima e para baixo da coluna para completar o movimento de alimentação na direção vertical (direção Y).A caixa de fuso é projetado em uma forma simétrica e é instalado no centro da colunaA coluna não suporta a força excêntrica no plano horizontal, pequena deformação torsional, pequena deformação térmica, alta precisão.A caixa de fuso é equipada com um sistema de equilíbrio automático, que pode equilibrar dinamicamente o peso próprio da caixa do fuso para garantir um processamento de alta precisão da máquina-ferramenta.
- Os três eixos do X / Y / Z todos usam parafusos de esferas de grande passo, alta precisão e alta rigidez e trilhos lineares de rolos pesados.,A alta velocidade de movimento e o movimento rápido criam um equilíbrio coexistente de precisão e rigidez.
- A plataforma giratória CNC atende aos requisitos de rotação de alta velocidade, melhora muito a capacidade de carga radial da plataforma giratória,e aumenta a rigidez dinâmica e estática e a estabilidade operacional da mesa de trabalho.
- As alimentações nas três direcções de X, Y e Z adotam parafusos de esferas de alta velocidade e silenciosos; O motor de acionamento está diretamente ligado ao parafuso através de um acoplamento elástico,e o servomotor de alimentação transmite a potência diretamente para o parafuso de esferas de alta precisão sem reação, assegurando a precisão de posicionamento e sincronização da máquina-ferramenta;
- O fuso adota um projeto de estrutura de alta rigidez, especificação BT50.
- A máquina-ferramenta utiliza o método de resfriamento da face final do fuso para processar peças de trabalho e ferramentas de corte, que tem grande taxa de fluxo, bom efeito de resfriamento e reduz os custos de consumo.
- A máquina-ferramenta está equipada com Taiwan 24 revistas de ferramentas manipulador tipo disco, o que garante mudança de ferramenta confiável, rápido e estável.O peso máximo da ferramenta é de 18 kg., e o comprimento máximo da ferramenta pode atingir 350 mm. A haste cônica da ferramenta BT50 pode ser compartilhada com outras máquinas-ferramenta.

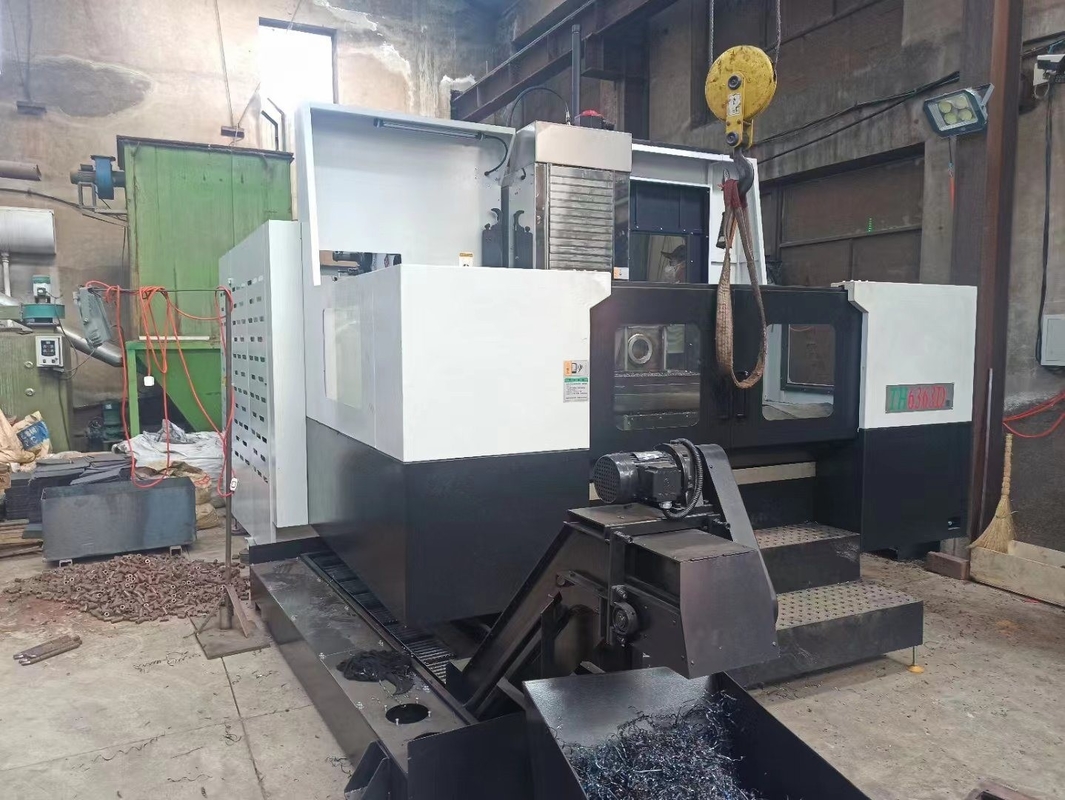

- A máquina-ferramenta está equipada com um sistema automático de transportador de chips e carro de coleta de chips, o que reduz muito a intensidade de trabalho do operador e melhora a eficiência do trabalho.
- O rolamento do eixo principal da máquina-ferramenta e os rolamentos de suporte de rolamento em ambas as extremidades do parafuso a esferas são lubrificados com graxa.
- Os trilhos lineares de rolos pesados e os parafusos de bolas usam lubrificação centralizada automática avançada de óleo fino, lubrificação automática intermitente regular e quantitativa e trabalham de forma estável e confiável.
- Os trilhos e parafusos do guia nas três direcções de X, Y,e Z são todos selados e protegidos para garantir a limpeza dos parafusos e trilhos de guia e a precisão de transmissão e movimento da máquina-ferramenta.
- A proteção do trilho de guia da máquina-ferramenta adota uma cobertura especial do trilho de guia de aço inoxidável,que assegure eficazmente a limpeza dos trilhos de guia e dos parafusos e mantenha a vida útil dos trilhos de guia e dos parafusos.
- A máquina-ferramenta deve ser concebida e fabricada com proteção total para garantir que as folhas de ferro e o fluido de processamento não pulverizem;a superfície principal cobrindo partes da proteção adotar processo de pulverização de revestimento em pó, e a aparência é bonita e arrumada.
- A máquina-ferramenta está equipada com o sistema de controlo CNC FANUC 0i MF1, que possui funções completas e fiáveis de bloqueio, protecção de segurança e diagnóstico de falhas e alarme.É equipado com uma interface de comunicação padrão RS232Tem funções completas, operação fácil, precisão estável e confiável.
| Ponto | Unidade | Descrição | ||
| Tabela de trabalho | Tamanho da mesa de trabalho | mm | 630×630 | |
| Fenda em T | mm | 24 x M24 ou 5-18×125 | ||
| Carga máxima. | Quilos | 1200 | ||
| Ângulo de divisão mínimo do eixo B | ° | 1 | ||
| Precisão do ângulo de divisão | ′′ | 10 | ||
| Precisão da repetibilidade | ′′ | ±2 | ||
| Quantidade da mesa de trabalho | 1 | |||
| Viagens | Eixo X, Y, Z | mm | 1050/800/900 | |
| Centro do fuso para a superfície da mesa de trabalho | mm | 80 -880 | ||
| nariz do fuso para o centro da mesa de trabalho | mm | 120 a 1020 | ||
| Espinha | Conjuração | mm | BT1convenção | |
| Velocidade | Quilos | 50-4000 rpm (Cintura de desaceleração 1:2) | ||
| Alimentos para animais | Reduzir a taxa de alimentação | m/min | 10000 mm/min | |
| Taxa de alimentação rápida | m/min | X, Z: 24 m/min; Y: 18 m/min | ||
| X, Y, Z min. unidade de definição | mm | 0.001 | ||
| Parafusos de esferas X, Y, Z | mm | X/Y:Φ40×12;Z:Φ50×12 | ||
| Guia de rolos X, Y, Z | mm | X/Y:45; Z: 55 | ||
| Revista de ferramentas | Quantidade de ferramentas | 24 | ||
| Diâmetro máximo da ferramenta x comprimento | mm | F120/F220×350 | ||
| Peso máximo da ferramenta | Quilos | 18 | ||
| Porta-ferramentas | BT2 serviços de informação | |||
| Velocidade de mudança de ferramenta (de ferramenta para ferramenta) | S | 2.5 | ||
| Tipo de lubrificação | Rodamentos de fuso e rodamentos de apoio de parafusos | Gordura | ||
| Ferramentas e aparelhos para a fabricação de veículos automóveis | Automático | |||
| Servo motor | Servo motor de fusão | Kw | 15/18.5KW | |
| Servomotor dos eixos X, Y, Z e B | Kw | 3/3/3/1.4KW | ||
| Motor de circulação de óleo lubrificante por fusão | 370 W | |||
| Motor de lubrificação centralizado | 12W | |||
| Motor hidráulico | 2.25KW | |||
| Motor de fluidos de corte | 0.73KW | |||
| Motor de transporte de chips | 200 W | |||
| Motor ATC | Kw | 0.373KW | ||
| Precisão de posicionamento | mm | 0.015 | ||
| Precisão da repetibilidade | mm | 0.01 | ||
| Potência | Voltagem AC | V | 3~380 ± 10% | |
| Frequência | Hz | 50 ± 10% | ||
| Consumo total de energia | KVA | 45 | ||
| Pressão total do ar | MPa | 0.5-0.7 | ||
| Peso da máquina | T | 13 | ||
| Tamanho da máquina(L×W×H) | mm | 3000×4200×3500 | ||
Configurações da máquina
1. Sistema CNC FANUC 0i- MF1;
2. Placa giratória CNC 630X630 ângulo de divisão mínimo de 1°;
3. Revista de ferramentas tipo disco BT50#-24;
4. Fuso BT50 tipo correia, velocidade 50-4000 rpm (desaceleração da correia 1:2);
5. Servo motor de fuso: potência 15/18.5Kw (95.5N.M);
6. Guias lineares de rolos pesados para eixos X, Y e Z;
7Parafusos de precisão para eixos X, Y e Z fabricados em Taiwan;
8Sistema de protecção de trilhos de três eixos;
9. Sistema de lubrificação automática intermitente;
10Sistema de arrefecimento externo (incluindo tubo de arrefecimento, bandeja de recolha de chips, caixa de arrefecimento, camião de recolha de chips, bomba de arrefecimento);
11. Sistema pneumático;
12. Sistema de equilíbrio automático da caixa de fuso;
13Sistema hidráulico;
14Sistema automático de remoção de chips;
15. Luzes de trabalho e luzes de aviso;
16Defesa externa e semi-proteção;
17. Corneta de regulação da máquina-ferramenta;
18Anexos e documentos.
