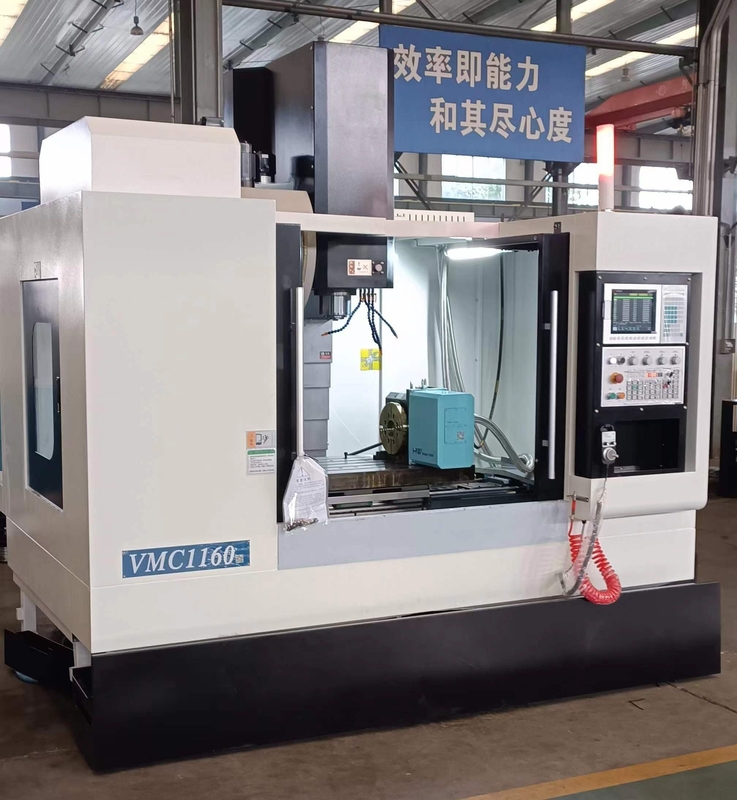

Centro de usinagem vertical CNC de alta velocidade Vmc1160 com 12000rmp e Mitsubishi M80 System
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TOSUN |
| Certificação: | ISO 9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | Prazo de entrega na época de pico: no prazo de 15 dias úteis, fora da temporada: no prazo de 15 dias |
| Termos de pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade |
| Habilidade da fonte: | 1000PCS/Year |
|
Informação detalhada |
|||
| Modelo N.O.: | VMC1160 | Controle numérico: | CNC/MNC |
|---|---|---|---|
| Precisão de processamento: | 0.01 ~ 0.02 mm) | Classificação do desempenho: | Máquina-ferramenta econômicas |
| Condição: | Novos | Pacote de transporte: | Caixa de madeira |
| Especificações: | 3100 × 2500 × 2800 mm | Marca comercial: | TOSUN |
| Origem: | China | Código Hs: | 8457101000 |
| Habilidade da fonte: | 1000PCS/Year | Serviço pós-venda: | Apoio em linha e vídeo |
| Garantia: | 1 ano | Aplicação: | Metal |
| Uso do processo: | Máquinas-ferramentas CNC para corte de metais, máquinas-ferramentas CNC não convencionais, máquinas- | Método do movimento: | Controle linear |
| Método de controlo: | Controle de laço Semi-fechado | Personalização: | Disponível |
Descrição de produto
Este produto é um centro de usinagem vertical de circuito semi-fechado com controle direto servo dos eixos X, Y e Z. Os eixos X, Y e Z são guias lineares de rolos.e têm uma estrutura compacta. O fuso é conduzido por um servomotor através de uma correia síncrona. Pode realizar o aperto de uma só vez de várias partes complexas, como discos, placas, conchas, camas e moldes,e pode completar vários processos, tais como perfuraçãoApto para a produção de várias variedades e lotes pequenos e médios de produtos,e pode satisfazer o processamento de peças complexas e de alta precisãoPode ser equipado com um quarto eixo rotativo para satisfazer os requisitos de processamento de peças especiais.
Configurações da máquina
1Sistema CNC: Mitsubishi M80;
2. Unidade de fuso de Taiwan BT40;
3. Servo motor de fuso: potência do motor 11KW;
4. Taiwan (Okada) BT40-32 revista de ferramentas de disco;
5Guia linear de rolamento de três eixos X/Y/Z (45/45/45);
6. Movimento do pulso da mão;
7- Pistola aerodinâmica portátil;
8. Aplicação rígida no eixo Z;
9- lubrificação automática centralizada;
10Sistema de arrefecimento externo (incluindo tubo de arrefecimento, bandeja de chips, caixa de arrefecimento, bomba de arrefecimento);
11. Remoção manual do chip traseiro;
12. Refrigerador de ar externo;
13. Escudo exterior de chapa de metal de proteção completa e escudos internos de parafuso e trilho de guia;
14. Corneta de regulação;
15. Iluminação de trabalho;
16Luz de aviso de trabalho.
Características
- As principais partes básicas, tais como a base, o assento deslizante, a bancada de trabalho, a coluna, a caixa de eixos e assim por diante, são fabricadas em ferro fundido HT300; a base e o assento deslizante são estruturas de tipo caixa,e a estrutura compacta e simétrica das costelas garante uma elevada rigidezA coluna de ponte em forma de A e as costelas internas em forma de grelha garantem efetivamente a rigidez e a precisão durante o corte forte no eixo Z;As partes básicas são feitas de areia de resina e foram submetidas a um tratamento de envelhecimento, o que garante a estabilidade do desempenho a longo prazo da máquina-ferramenta.
- Os eixos X, Y e Z usam guias de rolos lineares, combinados com lubrificação automática forçada, para reduzir a resistência de atrito do movimento de alimentação, reduzir o rastejamento de baixa velocidade,e melhorar a precisão e a vida útil da máquina-ferramenta.
- O motor de tração Z-directional adota uma tração de alto binário e possui um dispositivo de travagem de desligamento.
- As alimentações nas três direcções de X, Y e Z adotam parafusos de esferas de alta velocidade e silenciosos; O motor de acionamento está diretamente ligado ao parafuso através de um acoplamento elástico,e o servomotor de alimentação transmite a potência diretamente para o parafuso de esferas de alta precisão sem reação, assegurando a precisão de posicionamento e sincronização da máquina-ferramenta;
- Adota uma unidade de fuso de alta velocidade, alta precisão e alta rigidez com forte capacidade de carga axial e radial e a velocidade máxima pode atingir 12000 rpm;
- O fuso adota uma estrutura central de sopro de ar.o gás de alta pressão central é rapidamente usado para limpar o cone interno do fuso para garantir a precisão e a vida útil da pinça da ferramenta;
- Os trilhos e parafusos do guia nas três direcções de X, Y,e Z todos adotam dispositivos de proteção totalmente fechados para garantir a limpeza dos parafusos e trilhos de guia e a precisão de transmissão e movimento e vida útil da máquina-ferramenta;
- A máquina-ferramenta adota um projeto de estrutura totalmente protetora, que é fácil de operar, segura e fiável;
- Usar um dispositivo de lubrificação automática centralizado e fiável para lubrificar automaticamente cada ponto de lubrificação da máquina-ferramenta de forma intermitente e quantitativa;e o tempo de lubrificação pode ser ajustado de acordo com as condições de trabalho;
- Adotar 32 revistas de ferramentas a disco produzidas por fabricantes profissionais de Taiwan, que possuem as vantagens de mudança precisa de ferramentas, curto tempo, alta eficiência e alta fiabilidade;O movimento da revista de ferramentas tem uma estrutura de amortecimento, o que pode reduzir o impacto durante o movimento e garantir o uso do carregador de ferramentas longa vida útil; acionamento pneumático, fácil de usar, mais curto caminho de mudança de ferramentas;
- O sistema de operação da máquina-ferramenta adota princípios ergonómicos.
| Ponto | Unidade | Descrição | ||
| Espinha | Especificações do fuso da correia | BT1cultura | ||
| Nito padrão do cabo da ferramenta | GB/T10944.3-JF40-45 | |||
| Velocidade | r/min | 12000 | ||
| Cara da extremidade do fuso com a mesa de trabalho | mm | 120-720 | ||
| Centro do fuso para a coluna | mm | 710 | ||
| Tabela de trabalho | Tamanho da mesa de trabalho | mm | 1200×600 | |
| Número, largura e espaçamento das ranhuras em T | mm | 5-18×100 | ||
| Carga máxima. | Quilos | 800 | ||
| Ferrovia-guia | Tipo de trilho | Guia linear do rolo para os eixos X, Y e Z | ||
| Largura do carril de guia para os eixos X, Y e Z | mm | 45/45/45 | ||
| Parafusos de guia de rolos | Eixo X | mm | φ40×12 | |
| Eixo Y | mm | φ40×12 | ||
| Eixo Z | mm | φ40×12 | ||
| Viagens | Eixo X | mm | 1100 | |
| Eixo Y | mm | 600 | ||
| Eixo Z | mm | 600 | ||
| Velocidade de movimento rápida | Eixo X | m/min | 32 | |
| Eixo Y | m/min | 32 | ||
| Eixo Z | m/min | 24 | ||
| Velocidade de alimentação de corte | m/min | 1-10000 | ||
| Servo motor | Potência do motor do eixo | Kw | 11KW | |
| Potência do motor no eixo X, Y | Kw | 2.9/2.9 | ||
| Potência do motor no eixo Z | Kw | 4.4 | ||
| Ferramentas(Okada) | Diâmetro máximo da ferramenta (adjacente/nulo) | mm | φ80/φ150 | |
| Comprimento máximo da ferramenta | mm | 300 | ||
| Peso máximo da ferramenta | Quilos | 8 | ||
| Tipo e número | BT2cultura | |||
| Velocidade de mudança de ferramenta (de ferramenta para ferramenta) | S | 2.5 | ||
| Refrigeração | Potência da bomba de arrefecimento | W | 450 | |
| Fluxo da bomba de arrefecimento | L/min | 33 | ||
| Volume da caixa de arrefecimento | L | 350 | ||
| Tipo de lubrificação | Automático | |||
| Precisão de posicionamento dos eixos X, Y e Z | mm | 0.016/0.012/0.012 | ||
| Precisão de repetibilidade para os eixos X, Y e Z | mm | 0.01/0.006/0.006 | ||
| Potência | Voltagem AC | V | 3~380 ± 10% | |
| Frequência | Hz | 50 ± 10% | ||
| Consumo total de energia | KVA | 25 | ||
| Pressão total do ar | MPa | 0.5-0.7 | ||
| Peso da máquina | Quilos | 6800 | ||
| Tamanho da máquina(L×W×H) | mm | 3100 × 2500 × 2800 mm | ||
Configurações da máquina
1Sistema CNC: Mitsubishi M80;
2. Unidade de fuso de Taiwan BT40;
3. Servo motor de fuso: potência do motor 11KW;
4. Taiwan (Okada) BT40-32 revista de ferramentas de disco;
5Guia linear de rolamento de três eixos X/Y/Z (45/45/45);
6. Movimento do pulso da mão;
7- Pistola aerodinâmica portátil;
8. Aplicação rígida no eixo Z;
9- lubrificação automática centralizada;
10Sistema de arrefecimento externo (incluindo tubo de arrefecimento, bandeja de chips, caixa de arrefecimento, bomba de arrefecimento);
11. Remoção manual do chip traseiro;
12. Refrigerador de ar externo;
13. Escudo exterior de chapa de metal de proteção completa e escudos internos de parafuso e trilho de guia;
14. Corneta de regulação;
15. Iluminação de trabalho;
16Luz de aviso de trabalho.
