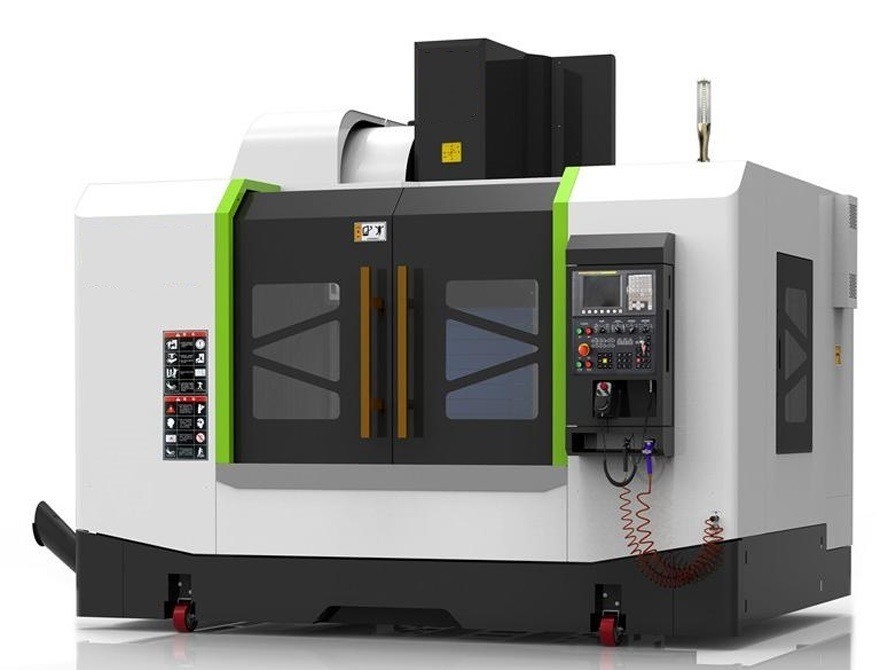

Máquina de fresagem vertical CNC Vm540 com sistema de controlo Fanuc
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TOSUN |
| Certificação: | ISO 9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | Prazo de entrega na época de pico: no prazo de 15 dias úteis, fora da temporada: no prazo de 15 dias |
| Termos de pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade |
| Habilidade da fonte: | 1000PCS/Year |
|
Informação detalhada |
|||
| Modelo N.O.: | VM540 | Estrutura do cortador de trituração: | Integral |
|---|---|---|---|
| Modo de controlo: | CNC | Classificação automática: | Automático |
| Precisão: | Alta precisão | Condição: | Novos |
| Pacote de transporte: | Caixa de madeira | Especificações: | 2650 vezes; 2100 vezes; 2500 mm |
| Marca comercial: | TOSUN | Origem: | China |
| Código Hs: | 8457101000 | Habilidade da fonte: | 1000PCS/Year |
| Serviço pós-venda: | Apoio em linha e vídeo | Garantia: | 1 ano |
| Tipo: | Máquina de trituração do Worktable | Objeto: | ferramenta |
| Estrutura: | Tipo da cama | Tipo do cortador de trituração: | Cortador de trituração vertical |
| Personalização: | Disponível | ||
Descrição de produto

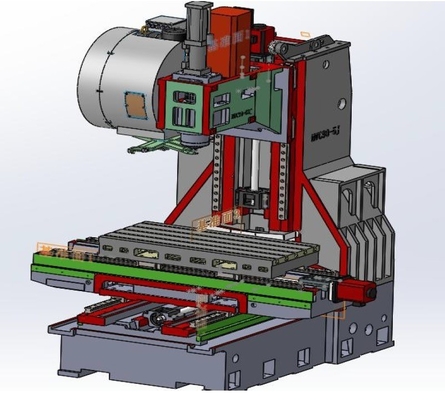

- A base da máquina-ferramenta, as colunas, a caixa do fuso, o slide cruzado e a mesa de trabalho são todos feitos de tecnologia de fundição de espuma perdida de alta resistência.assegurando a elevada estabilidade das peças básicasA estrutura de fundição foi submetida a análise da dinâmica da máquina-ferramenta e à análise de elementos finitos para tornar a sua estrutura geométrica mais razoável.e a correspondência adequada com as costelas de reforço garante a elevada rigidez das partes básicas.
- Utilize um fuso de alta rigidez e alta precisão da KENTURN de Taiwan.
- Usar parafusos de esferas de alta precisão e alta resistência de Taiwan.
- Os eixos X, Y e Z usam trilhos lineares de rolo de Taiwan de 45 mm, e os slides são alargados e aumentados.O trilho linear de rolos pesados não só pode atender às exigências do cliente de alta velocidade e alta precisão, mas também pode realizar cortes poderosos, ao mesmo tempo em que aumenta a vida útil.
- A máquina está equipada com uma tampa de proteção do trilho de guia selada para proteger eficazmente os trilhos de guia e parafusos e prolongar a sua vida útil.
- A máquina-ferramenta está equipada com uma proteção tridimensional total para garantir nenhuma vibração durante o corte de chips fortes.
- Usar sistema operacional CNC japonês Fanuc, emparelhado com um servomotor absoluto, garantindo alta estabilidade, velocidade rápida, superfície lisa e alta precisão.
- Sistema de lubrificação automática de dupla bomba: a lubrificação do trilho guia utiliza um distribuidor de volume com injecção de óleo para fornecer o óleo necessário ao trilho guia regularmente e quantitativamente,Redução do desperdício de óleo lubrificanteO reservatório de água está equipado com um separador óleo-água para evitar a poluição ambiental.
- Compensação de passo de alta precisão. Ao mesmo tempo, a barra de esferas avançada é usada para otimizar a precisão ao processar círculos e superfícies curvas.
| Ponto | Unidade | Descrição | |
| Espinha | Unidade de fuso | BT1cultura | |
| Velocidade | r/min | 50 a 8000 | |
| Cara da extremidade do fuso com a mesa de trabalho | mm | 120-520 | |
| Centro do fuso para a coluna | mm | 460 | |
| Tabela de trabalho | Tamanho da mesa de trabalho | mm | 760×400 |
| Número, largura e espaçamento das ranhuras em T | mm | 5×18×80 | |
| Carga máxima. | Quilos | 300 | |
| Ferrovia-guia | Tipo de trilho | Guia linear do rolo para os eixos X, Y e Z | |
| Largura do carril de guia para os eixos X, Y e Z | mm | 35/35/35 | |
| Parafusos de guia de rolos | Eixo X | mm | φ40×12 |
| Eixo Y | mm | φ40×12 | |
| Eixo Z | mm | φ40×12 | |
| Viagens | Eixo X | mm | 600 |
| Eixo Y | mm | 400 | |
| Eixo Z | mm | 400 | |
| Velocidade de movimento rápida | Eixo X | m/min | 24 |
| Eixo Y | m/min | 24 | |
| Eixo Z | m/min | 22 | |
| Velocidade de alimentação de corte | m/min | 1-8000 | |
| Sistema de controlo | Fanuc | ||
| Servo motor | Motor de fusão | KW | 5.5 |
| Servomotor de eixo X, Y | βIs8/3000 | ||
| Servomotor do eixo Z | Βis12/3000 | ||
| Precisão de posicionamento dos eixos X, Y e Z | mm | 300/±0.005 | |
| Precisão de repetibilidade para os eixos X, Y e Z | mm | 300/±0.003 | |
| Pressão do ar | MPa | 0.6-0.8 | |
| Peso da máquina | Quilos | 4600 | |
| Tamanho da máquina(L×W×H) | mm | 2650 × 2100 × 2500 mm | |
Configurações do equipamento
| - Não, não. | Nome | - Não, não. | Nome |
| 1 | Broche pneumática de espinha | 8 | Capa de aço inoxidável na direcção Z |
| 2 | Pistola de ar de mão | 9 | Outros, de aço inoxidável |
| 3 | Sistema de lubrificação automática | 10 | Bomba de água horizontal de arrefecimento 270W |
| 4 | Luz de aviso LED | 11 | Tapeamento rígido |
| 5 | Dispositivo à prova de pó da caixa eléctrica | 12 | Interface RS-232 e função USB |
| 6 | Luz de trabalho de 24 V | 13 | Bloqueio de segurança da caixa de distribuição de energia |
| 7 | Proteção do carril de guia XY de aço inoxidável |
Fabricante do componente
| Ponto | Quantidade | Fabricante |
| Sistema de controlo | 1 conjunto | Fanuc |
| Servo motor de fusão | 1 conjunto | Fanuc |
| Condutor do fuso | 1 conjunto | Fanuc |
| Servomotor de eixo X, Y e Z | 1 conjunto para cada | Fanuc |
| Condutor dos eixos X, Y e Z | 1 conjunto para cada | Fanuc |
| Rolamentos de parafuso dos eixos X, Y e Z | 1 conjunto para cada | Japão NSK |
| Parafusos de esferas do eixo X, Y e Zφ40×12 | 1 conjunto para cada | Taiwan |
| Eixo X, Y, Z, trilho de rolos 35 mm | 1 conjunto para cada | Taiwan |
| Nozes de bloqueio | 1 conjunto | Taiwan |
| Unidade de fuso BT40-120 mm | 1 conjunto | Taiwan |
| Principais componentes pneumáticos | 1 conjunto | Taiwan |
| Principais componentes elétricos | 1 conjunto | Alemanha |
| Sistema de lubrificação automática | 1 conjunto | Herg |
| Equipamento para o transporte de resíduos | 1 conjunto | Taiwan |
| Bomba de fluido de corte | 1 conjunto | Changzhou |
| Interruptor de gabinete elétrico | 1 conjunto | Tongfei |
| cilindro 4,5T | 1 por cento | Guoding |
| Roda de mão electrónica | 1 por cento | Xangai |
| Painel de operação | 1 por cento | Xangai |
