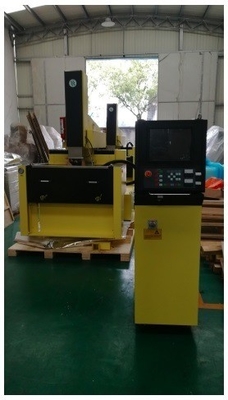

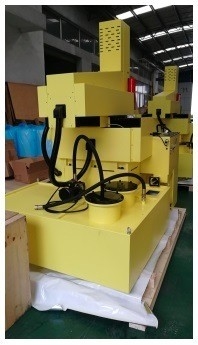

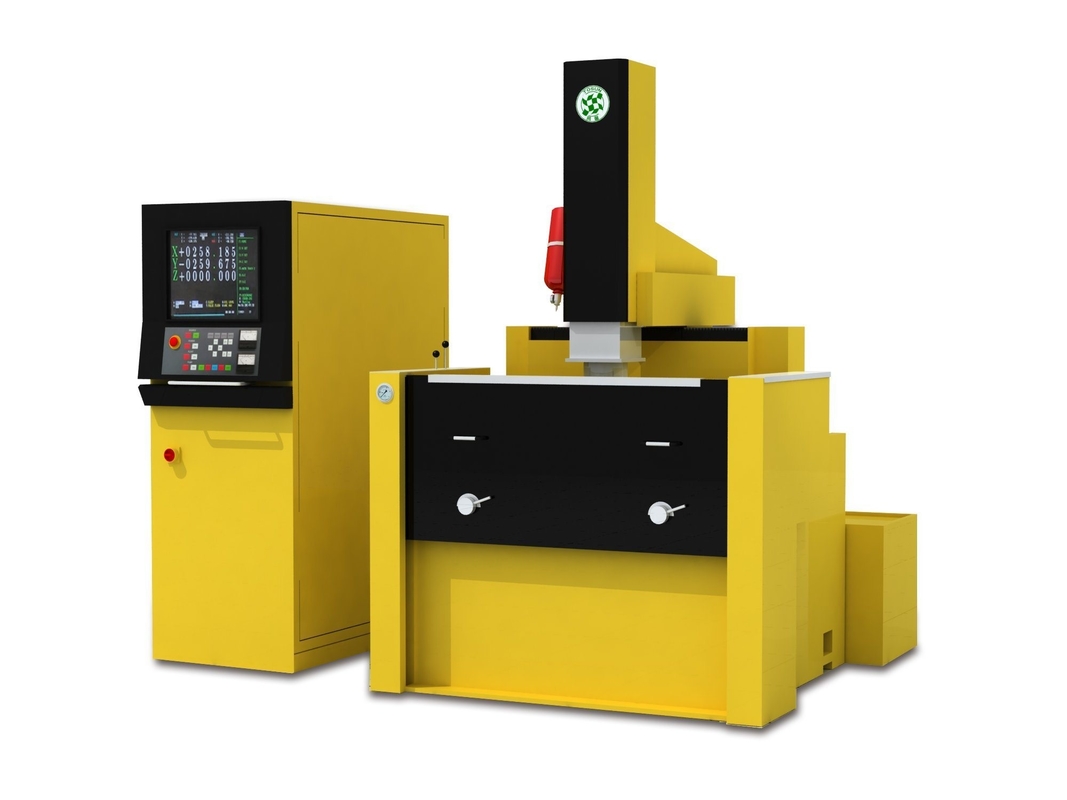

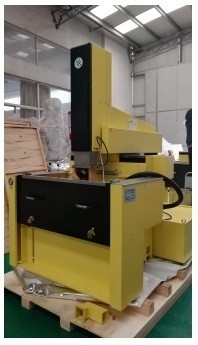

EDM550h com função de superfície de espelho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TOSUN |
| Certificação: | ISO 9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |

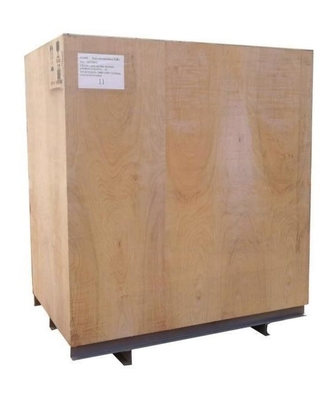

| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | Prazo de entrega na época de pico: no prazo de 15 dias úteis, fora da temporada: no prazo de 15 dias |
| Termos de pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade |
| Habilidade da fonte: | 1000PCS/Year |
|
Informação detalhada |
|||
| Modelo N.O.: | EDM550H | Controle numérico: | CNC/MNC |
|---|---|---|---|
| Classificação do desempenho: | Máquina-ferramenta econômicas | Condição: | Novos |
| Pacote de transporte: | Caixa de madeira | Especificações: | 1890× 2210 × 2500 |
| Marca comercial: | TOSUN | Origem: | Suzhou |
| Código Hs: | 8456301090 | Habilidade da fonte: | 1000PCS/Year |
| Serviço pós-venda: | - Sim, sim. | Garantia: | 1 ano |
| Aplicação: | Metal | Uso do processo: | Metal-formando máquina-ferramenta |
| Método do movimento: | Controle linear | Método de controlo: | Controle do Aberto-laço |
| Personalização: | Disponível | ||
Descrição de produto
O núcleo do processamento EDM reflete-se principalmente nos requisitos de precisão dimensional, precisão do perfil e qualidade da superfície.Através da adoção de algumas tecnologias avançadas de processamento, pode alcançar o efeito de processamento da superfície de espelho e completar com sucesso o processamento EDM de peças de molde de alta precisão, como o micro conector, vedação de plástico IC, telefone celular,Caixa de CD e assim por diante..
Características:
1) A máquina de afundamento CNC EDM fabricada pela nossa empresa tem as características de alta precisão, acabamento de superfície elevado, alta velocidade, operação estável e menos falhas.
2) É feito de cama de ferro fundido de alta resistência com estrutura firme.
3) Esta máquina tem a função de processamento espelho e a função de processamento NC do eixo Z.
4) É adequado para o processamento de cavidades de moldes complexas e superfície curva de moldes, peças de máquinas de precisão e todos os tipos de materiais condutores elétricos.
| - Não, não. | Descrição | Unidade | Especificações |
| 1 | Modelo | EDM550H | |
| 2 | Tamanho da mesa de trabalho (L×W)/mm | mm | 850 × 500 |
| 3 | Viagem em três eixos (X×Y×Z) | mm | 500 × 400 × 300 |
4 |
Dimensão interna do reservatório de trabalho | mm | 1400 × 900 × 500 |
5 |
Distância entre os elétrodos | mm | 400-700 |
| 6 | Peso máximo do eléctrodo | Quilos | 80 |
| 7 | Peso máximo da peça | Quilos | 1800 |
| 8 | Corrente de trabalho máxima | A | 50 |
| 9 | Velocidade máxima de processamento | mm3/min | ≥ 500 |
| 10 | Melhor rugosidade da superfície |
μm
|
Ra≤0.2 |
| 11 | Taxa mínima de desgaste dos eléctrodos | % | 0.1 |
| 12 | Precisão de posicionamento | mm | 0.012 |
| 13 | Precisão de posicionamento repetida | mm | 0.006 |
| 14 | Interpolar | Linha reta, arco, linha espiral, cavidade de bambu | |
| 15 | Compensação do eixo | compensação por erro; compensação por reação negativa | |
| 16 | Número máximo de eixos de comando |
Sistema de controlo de três eixos | |
| 17 | Resolução do eixo | μm | 0.4 |
| 18 | Unidade de tração mínima | μm | 1 |

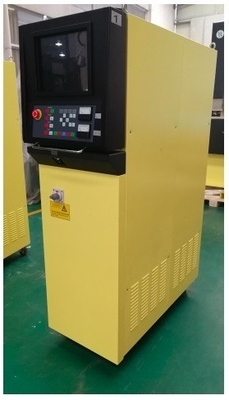

| 19 | Sistema de exibição | 15`` LCD-TFT | |
| 20 | Caixa de controlo remoto (caixa de controlo manual) |
Movimento de pontos padrão (comutação de vários estágios) e auxiliar A0-A3 | |
| 21 | Fornecimento de energia | AC 380V 3P 50HZ | |
| 22 | Dimensões externas da máquina | mm | 1890*2210*2500 |
| 23 | Peso da máquina | Quilos | 3000 |
